OXE MultiCam Control Box – ellenőrző egység felügyeleti kamerákhoz, strapabíró Android-táblagéppel

OXE MultiCam Control Box – vezérlőegység vizsgálati kamerákhoz

A professzionális vezérlőegység lehetővé teszi a kompatibilis vizsgálati kamerák, kamerafejek és kábelfelhúzók vezérlését. Lehetővé teszi a kép valós idejű követését, fényképek és videók készítését, digitális zoomot, a kép beállítását, valamint a rögzített adatok kezelését közvetlenül a helyszínen.

A készlet részét képezi egy strapabíró, 10,1 hüvelykes Rugged R7 táblagép Android 13 operációs rendszerrel, valamint az élettartamra szóló licenccel rendelkező ITS Report szoftver. Lehetővé teszi az ügyfelek és az elvégzett vizsgálatok nyilvántartását, az elkészített fényképek és videofelvételek kezelését, valamint az EN 13508-2 szabványnak megfelelő vizsgálati jelentések létrehozását és PDF-formátumba történő exportálását. A teljes készlet praktikus védőkofferben kapott helyet, amely biztonságos szállítást és használatot tesz lehetővé nehéz munkakörülmények között.

Főbb funkciók

• A vizsgálati kamera képének valós idejű megfigyelése
• Kompatibilis kamerafejek és kábeltekercsek vezérlése
• Fényképek és videofelvételek készítése
• 100–200 %-os digitális zoom
• Strapabíró, 10,1"-es R7 tablet Android operációs rendszerrel
• Fényerő, kontraszt, színtelítettség és zajcsökkentés beállítása
• Mérőrács és jegyzetek hozzáadása a képhez
• Ügyfelek, ellenőrzések és rögzített adatok nyilvántartása
• Csatlakozás Wi-Fi, Bluetooth 5.1 és 4G LTE segítségével
• Hozzáférés a rendszerhez Wi-Fi-boxhoz csatlakoztatott telefonról vagy számítógépről
• ITS Report szoftver életre szóló licenccel
• Ellenőrzési jelentések készítése az EN 13508-2 szabvány szerint
• A készített jelentések exportálása PDF formátumba
• GPS-helyzet rögzítése és az adatok szinkronizálása a Google Drive-val
• A vezérlőegység üzemideje körülbelül 7 óra
• Az üzemeltetési és töltési adatokat megjelenítő LCD-kijelző
• Csatlakozók a kamera és a méter-számláló számára
• Beépített, porvédett ventilátor
• Praktikus védőtok a szállításhoz és a terepi használathoz

A vizsgálati rendszer valós idejű központi vezérlése

A MultiCam Control Box központi vezérlőegységként szolgál a kompatibilis kamerfejek és kábelforgatók összekapcsolásához. Érintőképernyős táblagép segítségével lehetővé teszi a vizsgálat menetének valós idejű követését, szabályozni a LED-es megvilágítást, valamint – a csatlakoztatott kamera lehetőségeitől függően – vezérelni annak forgatását, fókuszálását vagy a képváltást. A technikus emellett kihasználhatja a 100–200 %-os tartományban, a mérőrácsot, megjegyzések hozzáadását a képhez, valamint a fényerő, a kontraszt, a színtelítettség és a zajcsökkentés beállítását is. A munka során így részletes áttekintést kap az ellenőrzött területről, és gyorsan reagálhat a csővezeték vagy más vizsgált hely állapotára.

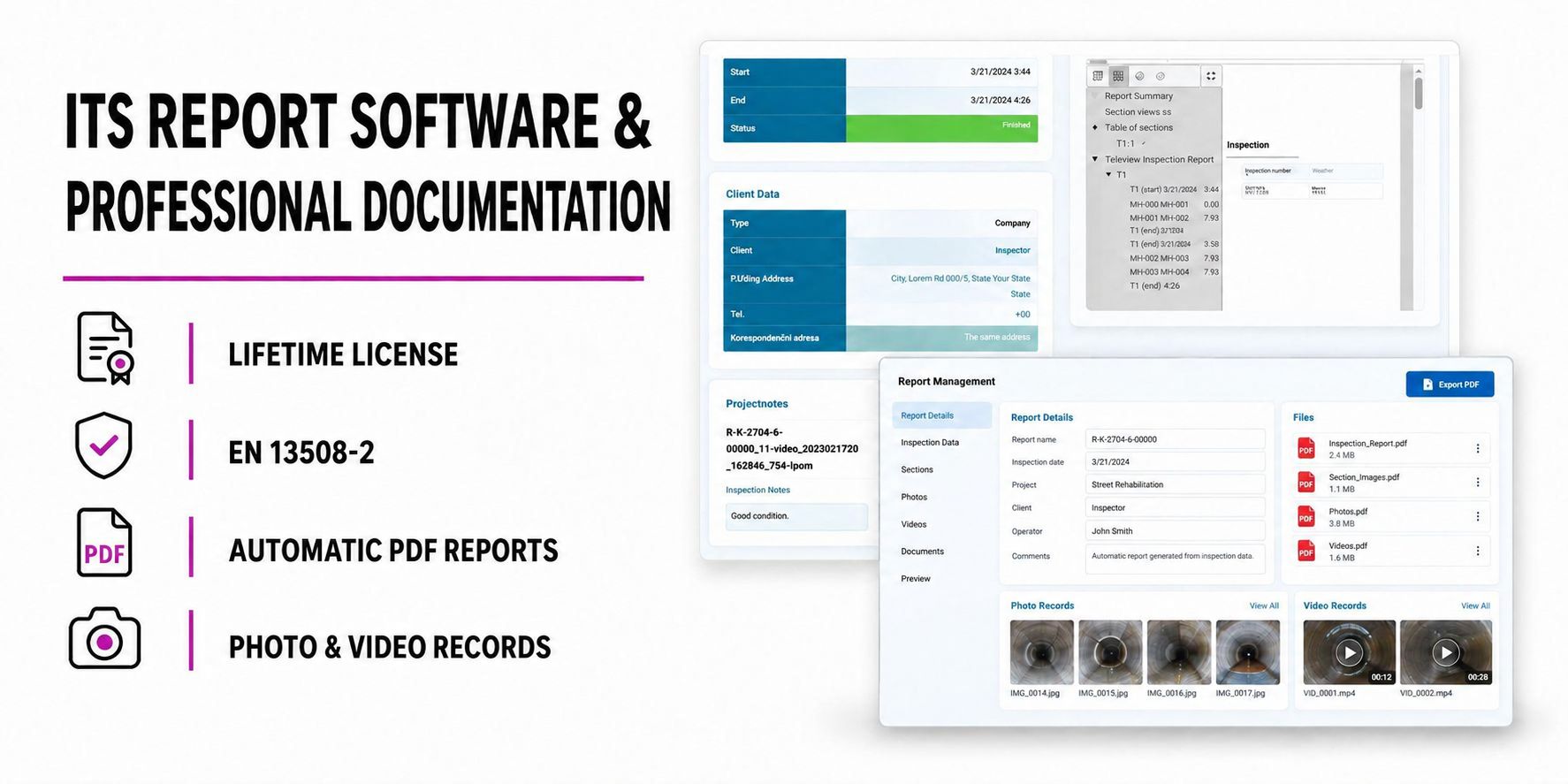

ITS Report szoftver életre szóló licenccel

Az előre telepített ITS Report szoftver élethosszig tartó licenccel megkönnyíti a vizsgálat teljes folyamatát, az ügyfél adatainak rögzítésétől a végeredmény dokumentációjának feldolgozásáig. Lehetővé teszi az ügyfél-adatbázis vezetését, a végrehajtott ellenőrzések kezelését, a fényképek és videók nyilvántartását, valamint a már elkészített jelentések utólagos szerkesztését. A program helyileg, közvetlenül a táblagépen fut, így az alapvető funkciók az irodán kívüli munkavégzés során is elérhetők maradnak. A szoftverfrissítéseket közvetlenül a táblagépre lehet telepíteni, ennek köszönhetően a rendszer folyamatosan bővíthető új funkciókkal és nyelvi változatokkal.

Strapabíró 10,1"-es R7 tablet Android rendszerrel

A vezérlőegység része a strapabíró Rugged R7 táblagép 10,1"-es érintőképernyővel és Android 13 operációs rendszerrel. 256 GB belső tárhelyet, akár 2 TB-os memóriakártyákat támogat, és akár 12 GB operatív memóriával rendelkezik. A 800 × 1 280 px felbontású és 500 cd/m² fényerejű kijelző jól olvasható képet biztosít terepi munkavégzés során. A tablet felépítése megfelel az IP68 és IP69K védelmi fokozatoknak, valamint a MIL-STD-810H szabvány követelményeinek, így készen áll a igényes munkakörülményekre. Minden funkció az érintőképernyőn és az elektronikus billentyűzeten keresztül vezérelhető.

Fényképek és videofelvételek készítése közvetlenül a terepen

A vizsgálat során közvetlenül az élő képről készíthetők JPEG formátumú fényképek és MP4 formátumú videofelvételek. Az egyes felvételekhez megjegyzéseket lehet hozzáfűzni, és azokat egy adott ügyfélhez, vizsgálathoz vagy észlelt hibához rendelni. A szoftver áttekinthető módon tárolja a készített fényképeket, videókat és egyéb kapcsolódó adatokat, így azok a technikus számára azonnal elérhetők a helyszínen, valamint a dokumentáció későbbi feldolgozása során is. A rögzített anyagok később felhasználhatók ellenőrzési jelentések készítéséhez, vagy átadhatók az ügyfélnek az elvégzett ellenőrzésről szóló áttekinthető dokumentumként.

Professzionális vizsgálati jelentések

Az élettartamra szóló licenccel rendelkező ITS Report szoftver lehetővé teszi a vizsgálat menetének rögzítését, az ügyféldokumentáció kezelését, valamint az EN 13508-2 szabványnak megfelelő professzionális PDF-jelentések automatikus elkészítését. Az egyes vizsgálatok fényképekkel, videofelvételekkel és a feltárt hibákra vonatkozó megjegyzésekkel egészíthetők ki. Az elkészült jelentések ezt követően szerkeszthetők, archiválhatók, és az elvégzett vizsgálat áttekinthető dokumentációjaként átadhatók az ügyfeleknek.

Csatlakozás, GPS és biztonságos adatkezelés

A tablet támogatja a Wi-Fi, a Bluetooth 5.1 és a 4G LTE mobilhálózatokon keresztüli csatlakozást. Lehetővé teszi a GPS-helyzet és a vizsgálat helyszínének rögzítését, ami megkönnyíti az egyes megbízások pontos nyilvántartását. A fényképek, videók és elkészített jelentések szinkronizálhatók a Google Drive-val, és biztonságosan menthetők további feldolgozás céljából. A telefon vagy számítógép csatlakoztatása után a vezérlődoboz Wi-Fi-hálózatáhozaz ITS Report felületet webböngészőben is megnyithatja, és egy másik eszközön is dolgozhat az ellenőrzési adatokkal.

Praktikus csatlakozók, hosszú üzemidő és védőtok

A vezérlőegység külön csatlakozókkal rendelkezik a kamerarendszer és a letekert kábelhossz-mérő számára. A beépített LCD-kijelző áttekintést nyújt az akkumulátor állapotáról és a töltésről, míg a beépített, por ellen védett ventilátor segít fenntartani az elektronika stabil működését. A beépített akkumulátor körülbelül 7 óra üzemidőt biztosít, és teljes feltöltése körülbelül 3 órát vesz igénybe. A teljes egység408 × 335 × 130 mm méretű és 5,1 kg tömegű készülék egy strapabíró bőröndbe van beépítve, amely védi a készüléket szállítás, tárolás és terepi használat közben egyaránt.

Kompatibilitás az OXE vizsgálati kamerákkal

A MultiCam Control Box több professzionális OXE vizsgálati rendszerhez is csatlakoztatható. A kompatibilis rendszereknél az eredeti vezérlőegységet helyettesíti, és lehetővé teszi az érintőképernyős vezérlést, az ITS Report szoftver használatát, valamint a vizsgálati adatok feldolgozásának kiterjesztett funkcióit.

Kompatibilis rendszerek:

• OXE InspCam Compact 40 - Pan Tilt 50 mm head 360
• OXE InspCam Compact 40 Pan Tilt 360
• OXE WellCam 45 DualCam -200M 30Bar
• OXE WellCam 50PT-200M-10 Bar

• OXE InspCam Compact 60 Pan Tilt 50 mm-es kábel 9 mm-es ZOOM

Fontos figyelmeztetés: Az OXE WellCam rendszerek esetében a MultiCam Control Box jelenlegi verziója legfeljebb 150 méter hosszú kábelfurikát támogat. A meglévő 200 méteres tekercseket fizikailag csatlakoztathatja az egységhez, de az AHD-átalakító korlátai miatt 150 méternél nagyobb hossz esetén a stabil, teljes színű kép nem garantálható. A megbízható képminőség és a rendszer megfelelő működése érdekében ezért kompatibilis 150 méteres Vicam tekercset.

A csomag tartalma

• MultiCam vezérlődoboz védőtokban
• Rugged R7 strapabíró tablet
• ITS Report szoftver életre szóló licenccel – 1 licenc
• USB-C / USB-C kábel
• A vezérlőegység töltőadapterje
• A táblagép töltője
• ITS Report felhasználói kézikönyv
• Tisztító kendő

Műszaki adatok
