OXE InspCam Compact 40 Pan & Tilt 360 MultiCam vezérlőegységgel – professzionális, forgatható vizsgálati kamera

OXE InspCam Compact 40 Pan & Tilt 360 MultiCam vezérlőegységgel

A professzionális vizsgálati kamerarendszer csövek, csatornák, aknák és egyéb nehezen hozzáférhető helyek pontos ellenőrzésére szolgál. A rendszer 33 mm-es kamerafejet tartalmaz, amely 360°-ban forgatható és 180°-ban dönthető, 2 Mpx-es érzékelővel, 120°-os látómezővel és négy nagy teljesítményű LED-del rendelkezik. A rozsdamentes acélból készült, zafírüveggel ellátott, strapabíró kamerafej megfelel az IP68 védelmi osztálynak, 5 bar nyomásig ellenáll, és a beépített 512 Hz-es adónak köszönhetően kompatibilis helymeghatározó segítségével lehet a helyzetét meghatározni.

A 40 méter hosszú, 7 mm átmérőjű rugalmas tolatókábelt egy strapabíró, letekert hosszúságot mérő számlálóval ellátott rozsdamentes acél tekercselőn tárolják. A mellékelt központosító vezetők segítenek a kamerás fej megfelelő helyzetben tartásában különböző átmérőjű csövek ellenőrzése során. A rendszer körülbelül 40–450 mm átmérőjű csövek vizsgálatára alkalmas.

A készlet része a MultiCam Control Box egy strapabíró 10,1"-es Rugged R7 táblagéppel, amely lehetővé teszi az élőkép követését, a kamerafejezet vezérlését, fényképek és videofelvételek készítését, valamint a kép paramétereinek beállítását. Az előre telepített ITS Report szoftver élethosszig tartó licenccel megkönnyíti az ügyfelek nyilvántartását, az ellenőrzési adatok kezelését, az EN 13508-2 szabvány szerinti jelentések készítését, valamint a PDF-be való exportálást.

A OXE MultiCam Control Box vezérlőegységet, amely egy strapabíró Android táblagéppel van felszerelve, önálló termékként is megtekintheti és megvásárolhatja

Főbb funkciók

• 33 mm-es kamerafeje, 360°-os forgatással és 180°-os döntéssel
• A kamerafeje kézi fókuszálása
• 1/3"-es CMOS képérzékelő 2 Mpx felbontással
• 120°-es széles látómező
• Négy nagy teljesítményű fehér LED
• IP68 védelmi osztály és 5 bar nyomásállóság
• Tartós kivitel 304-es rozsdamentes acélból, zafírüveggel
• Beépített 512 Hz-es adó
• Rugalmas, 40 m hosszú, 7 mm átmérőjű tolatókábelt
• Rozsdamentes acél kábelfurikó, letekert hosszúság-számlálóval
• Körülbelül 40–450 mm átmérőjű csövek vizsgálatára alkalmas
• 65 és 105 mm átmérőjű központosító vezetőelemek
• MultiCam vezérlődoboz a teljes vizsgálati rendszer vezérléséhez
• Tartós, 10,1"-es Rugged R7 tablet Android 13 rendszerrel
• Élő kép megtekintése és a kamerafejet vezérlése
• Fényképek készítése JPEG formátumban és videók rögzítése MP4 formátumban
• Csatlakozás Wi-Fi, Bluetooth 5.1 és 4G LTE segítségével
• ITS Report szoftver élethosszig tartó licenccel
• Vizsgálati jelentések készítése az EN 13508-2 szabvány szerint
• Jelentések exportálása PDF formátumba
• A vezérlőegység üzemideje körülbelül 7 óra

Kompakt, 33 mm-es kamerafeje professzionális vizsgálatokhoz

A mindössze 33 mm átmérőjű kamerás fej lehetővé teszi csővezetékek, csatornák, aknák és egyéb nehezen hozzáférhető helyek ellenőrzését. Kompakt méreteinek köszönhetően körülbelül 40–450 mm átmérőjű csővezetékekhez alkalmas. A kamerafej kézi fókuszálással rendelkezik, amely lehetővé teszi a kép élességének az ellenőrzött hely aktuális távolságához való igazítását. A kábeltárcsáról egy strapabíró, repülőgépipari típusú csatlakozó segítségével egyszerűen leválasztható.

360°-os forgatás és 180°-os döntés

Az elektromosan vezérelt kamerafeje folyamatos 360°-os forgatást és 180°-os döntést tesz lehetővé. A technikus így táblagép segítségével pontosan a csőfalakra, csatlakozásokra, repedésekre és egyéb problémás helyekre tudja irányítani a lencsét anélkül, hogy az egész kábellel kellene manipulálnia. A mozgatható kialakítás lényegesen jobb áttekinthetőséget biztosít, mint a rögzített kamerafejek, és megkönnyíti a teljes belső tér alapos ellenőrzését.

Részletes 2 Mpx-es kép és nagy teljesítményű LED-es megvilágítás

A képet egy 1/3"-es, 2 Mpx felbontású CMOS-érzékelő biztosítja, amelynek látószöge 120°. Négy nagy teljesítményű fehér LED egyenletesen megvilágítja a csővezeték sötét belső tereit, és fényerejük közvetlenül a vezérlőrendszeren keresztül állítható. A MultiCam Control Box lehetővé teszi a fényerő, a kontraszt, a színtelítettség és a zajcsökkentés beállítását is, így a kép az adott vizsgálati körülményekhez igazítható.

Tartós kivitel és beépített 512 Hz-es adó

A kamerafejet strapabíró 304-es rozsdamentes acélból gyártották, a lencsét pedig zafírüveg védi. A szerkezet megfelel az IP68 védelmi fokozatnak és 5 bar nyomásig ellenáll, így nedves és igényes környezetben is bevethető. A beépített 512 Hz-es adó segítségével egy kompatibilis helymeghatározó készülékkel meghatározható a kamerafeje helyzete a csővezetékben, és pontosabban lokalizálható az észlelt hiba helye.

40 m-es tolókábel letekert hosszúság-mérővel

A 40 méter hosszú, 7 mm átmérőjű rugalmas tolatókábel egy strapabíró rozsdamentes acél tekercselőn van elhelyezve. A beépített mérő a letekert hosszt közvetlenül a tablet képernyőjén jeleníti meg, és megkönnyíti a vizsgált pont és a csőbevezető közötti távolság meghatározását. A készlethez 65 és 105 mm átmérőjű központosító vezetőelemek tartoznak, amelyek segítenek a fej megfelelő helyzetben tartásában, és védik azt a csővezetéken való áthaladás során.

MultiCam Control Box a vizsgálat kényelmes irányításához

A MultiCam Control Box a kamerafejet, a kábelfelhúzót és a táblagépet egyetlen, áttekinthetően kezelhető rendszerré egyesíti. Lehetővé teszi az élő kép megtekintését, a kamerafej mozgásának és megvilágításának vezérlését, a 100–200 % közötti tartományban, valamint fényképek és videofelvételek készítésére is. A vezérlőegység egy védőtokba van beépítve, akkumulátora pedig körülbelül 7 óra üzemidőt biztosít, ami kényelmes munkavégzést tesz lehetővé közvetlenül a terepen.

Rugged R7 10,1"-es strapabíró táblagép

A készlet része a strapabíró Rugged R7 táblagép 10,1"-es HD+ kijelzővel és Android 13 operációs rendszerrel. 256 GB belső tárhelyet, akár 2 TB-os memóriakártyák támogatását, valamint Wi-Fi, Bluetooth 5.1 és 4G LTE. A táblagép felépítése megfelel az IP68 és IP69K védelmi osztályoknak, valamint a MIL-STD-810H szabvány követelményeinek. Az érintőképernyő kesztyűben is kezelhető, az akkumulátor pedig körülbelül 7 óra üzemidőt biztosít.

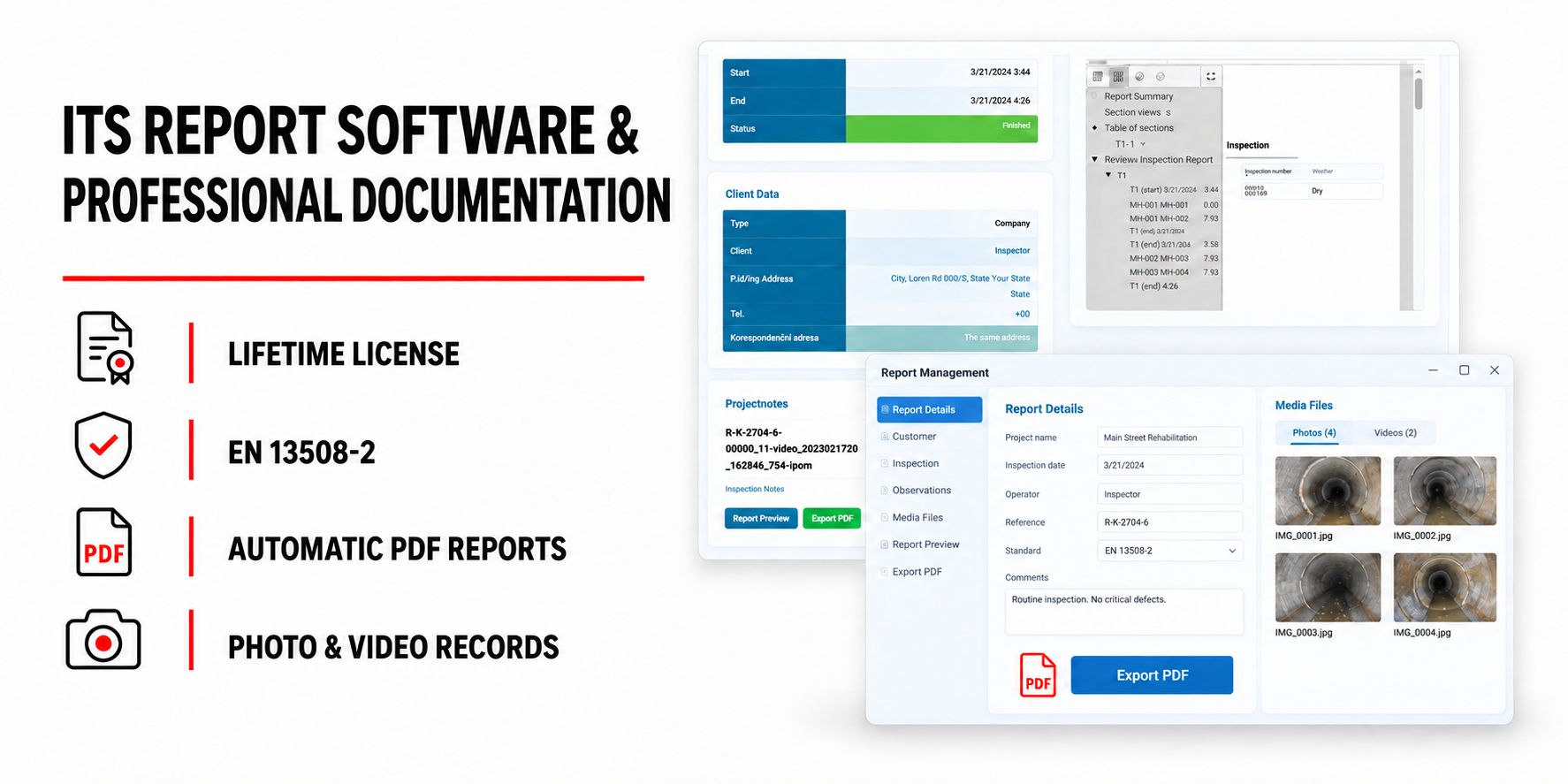

Professzionális dokumentáció az ITS Report szoftverrel

Az előre telepített, életre szóló licenccel rendelkező ITS Report szoftver lehetővé teszi az ügyfelek nyilvántartását, az elvégzett ellenőrzések kezelését, valamint fényképek, videókat és megjegyzéseket rendeljen hozzá az egyes hibákhoz. Az ellenőrzés befejezése után automatikusan létrehozható az EN 13508-2 szabványnak megfelelő ellenőrzési jelentés, amely PDF formátumba exportálható. Az adatok ezt követően szerkeszthetők, archiválhatók vagy szinkronizálhatók a Google Drive-val.

A csomag tartalma

• 33 mm-es forgatható Pan & Tilt kamerafej
• Kábelfelhúzó 40 m-es átnyomó kábellel
• MultiCam vezérlődoboz Rugged R7 táblagéppel és ITS Report szoftverrel
• 6-tűs összekötő videokábel
• 8-tűs méter-számláló kábel
• USB-C / USB-C kábel
• 65 és 105 mm átmérőjű központosító vezetőpályák
• Vezérlőegység töltőadapter
• Tablet-töltő
• Felhasználói kézikönyv
• Tömítőgyűrűk
• Tisztító kendő
• Szerszámtáska
• Tesztkábel
