OXE WellCam 45 DualCam -150M 30Bar MultiCam vezérlőegység – Elektromosan forgatható kamerafej kettős nézetű (oldalról/alulról)

OXE WellCam 45 DualCam 150M 30Bar MultiCam vezérlőegység

A professzionális vizsgálati rendszer mély fúrások, kutak és egyéb függőleges terek ellenőrzésére. A 45 mm átmérőjű kamerafej két különálló objektívet használ, amelyek alulról és oldalról is rálátást biztosítanak a vizsgált helyre. Az oldalsó kamera elektromos forgatása 360° lehetővé teszi a falak teljes kerületének alapos átvizsgálását, valamint az esetleges repedések, lerakódások vagy egyéb hibák észlelését. Mindkét objektívet egy saját, hat darabos, nagy teljesítményű LED-készlet egészíti ki, amely biztosítja a sötét terek megvilágítását.

A rozsdamentes acélból készült, zafírüveggel ellátott, strapabíró kamerafeje akár 30 bar nyomásig. A rendszer 150 m-es, kevlárral megerősített, rugalmas kábellel van felszerelve, amely elektromos tekercseléssel, sebességszabályozással és digitális hosszúságmérővel rendelkezik. A MultiCam Control Box a strapabíró 10,1"-es R7 táblagéppel lehetővé teszi az élő kép megtekintését, a kamera vezérlését, valamint fényképek és videofelvételek készítését. Az ITS Report szoftver élethosszig tartó licenccel rendelkezik, és a begyűjtött adatok kezelésére, az EN 13508-2 szabvány szerinti ellenőrzési jelentések készítésére, valamint azok PDF formátumba történő exportálására szolgál.

A vezérlőegységet OXE MultiCam Control Boxot a strapabíró Android táblagéppel megtekintheti és önálló termékként is megvásárolhatja.

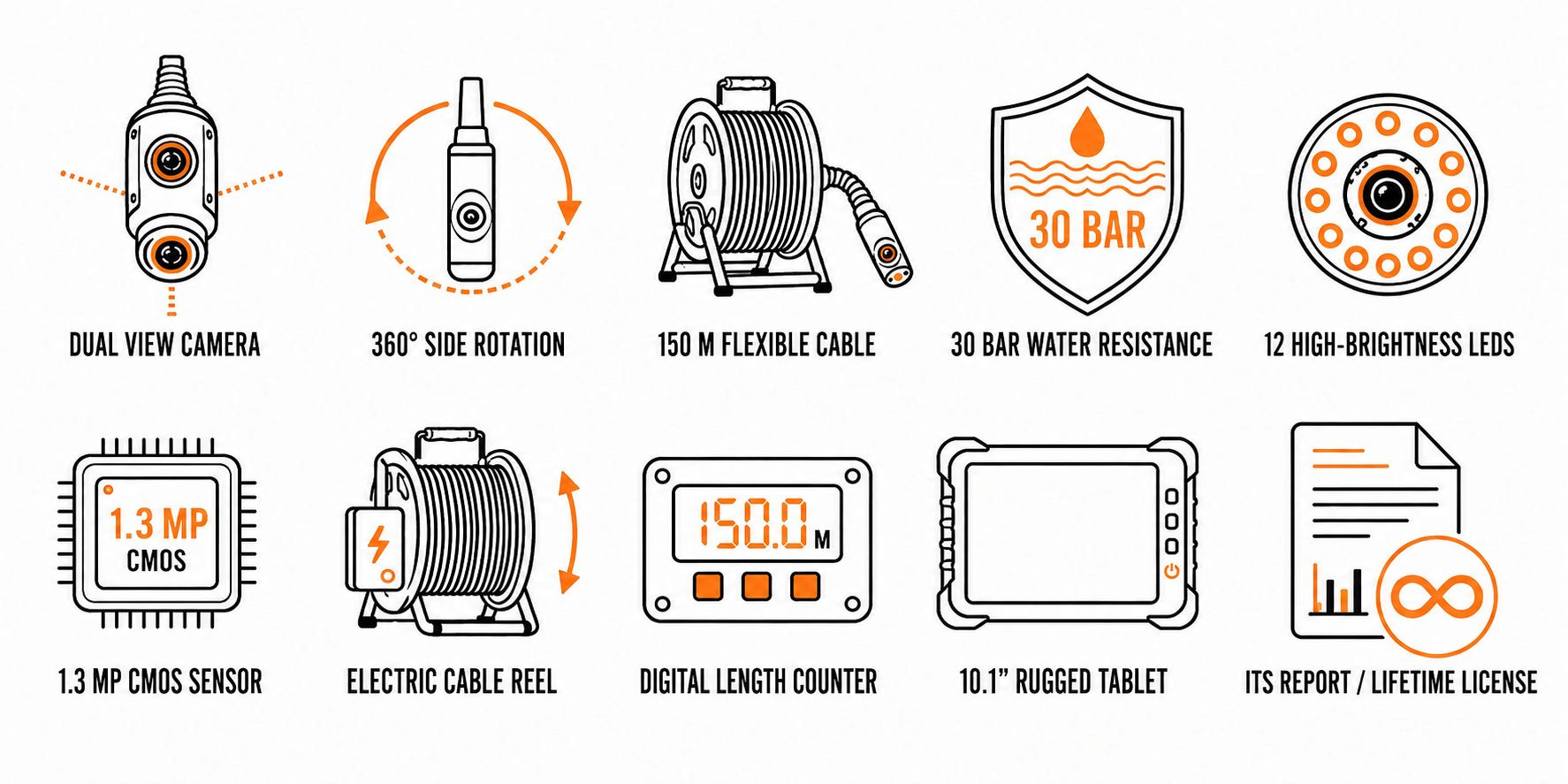

Főbb funkciók

• Kettős nézet az alsó és az oldalsó kamera segítségével
• Az oldalsó nézet 360°-os elektromos elforgatása
• 45 mm-es rozsdamentes acél kamerafejet
• 1/3" CMOS képérzékelő 1,3 Mpx felbontással
• 720p felbontású képfelvétel
• Akár 30 bar víznyomásnak is ellenáll
• A lencséket védő zafírüveg
• Összesen 12 nagy teljesítményű LED – 6 mindegyik lencséhez
• A kamerák látószöge 120°
• 150 m hosszú, 8 mm átmérőjű rugalmas kábel
• Oxigénmentes rézből készült kábel, poliuretán burkolattal és kevlár erősítéssel
• A kábel elektromos letekercselése és feltekerése sebességszabályozással
• Az elektromos tekercselő vészfékje
• Digitális hosszúságmérő, méter vagy láb kijelzési lehetőséggel
• Beállítható vezetőelem Ø 60–420 mm tartományban
• MultiCam vezérlődoboz, kb. 7 óra üzemidővel
• Tartós, 10,1"-es R7 tablet Android 13 rendszerrel
• Fényképek készítése JPEG formátumban és videók rögzítése MP4 formátumban
• Csatlakozás Wi-Fi, Bluetooth 5.1 és 4G LTE segítségével
• ITS Report szoftver életre szóló licenccel
• Vizsgálati jelentések készítése az EN 13508-2 szabvány szerint
• A kész jelentések exportálása PDF formátumba

Kettős nézet a alapos ellenőrzéshez

A 45 mm átmérőjű kamerafejet két különálló objektívvel látták el, amelyek alulról és oldalról is rálátást biztosítanak a vizsgált területre. Az alsó kamera a berendezés mozgásirányát követi, míg az oldalsó kamera lehetővé teszi a fúrási lyuk vagy kút falainak részletes megtekintését. A technikus így átfogóbb képet kap, és könnyebben felismerheti a repedéseket, lerakódásokat, szivárgásokat és egyéb hibákat.

Az oldalsó kamera 360°-os elektromos elforgatása

Az oldalsó kamera elektromosan 360°-ban elforgatható, ami lehetővé teszi a vizsgált terület teljes kerületének fokozatos ellenőrzését. A nézőirányt táblagépen keresztül lehet vezérelni, így nem szükséges sem a kábelt, sem a teljes kamerafejet forgatni. A kezelő a munka során megállhat az észlelt probléma helyén, kényelmesen beállíthatja a felvételi szöget, és elkészítheti a szükséges képi dokumentációt.

Tisztán látható kép és külön LED-es megvilágítás

Mindkét objektív 1/3"-os, 1,3 Mpx felbontású CMOS képérzékelőt és 120° látószöget használ. Az alsó és az oldalsó kamerát hat nagy teljesítményű LED-diódával egészítik ki, így összesen 12 LED áll rendelkezésre. A két nézeti irány különálló megvilágítása segít megőrizni a jó láthatóságot még mély fúrásokban, kutakban és más, természetes fénytől mentes helyeken is.

30 bar-ig víz alatti működésre alkalmas

A kamerafejet strapabíró rozsdamentes acélból gyártották, lencséit pedig zafírüveg védi, amely segít ellenállni a karcolásoknak és a mechanikai igénybevételnek. A IP68 kialakítás 30 bar nyomásig víz alatti munkavégzésre alkalmas. A robusztus felépítés így lehetővé teszi a mély fúrások és kutak professzionális ellenőrzését igényes munkakörülmények között.

Akár 150 méteres hatótávolság

A készlet 150 méteres, 8 mm átmérőjű rugalmas kábellel van felszerelve, amely lehetővé teszi a kamerafejet jelentős mélységbe leengedni. A kábel oxigénmentes rézvezetékeket, strapabíró poliuretán burkolatot és kevlar erősítést tartalmaz. Ez a kialakítás ötvözi a szükséges rugalmasságot a mechanikai ellenálló képességgel, és segít megóvni a vezetéket a terepen történő ismételt használat során.

Sebességszabályozós elektromos csörlő

Az elektromos csörlő biztosítja a hosszú kamerakábel kényelmes leengedését és felhúzását, és jelentősen megkönnyíti a kezelő munkáját. A letekercselés és feltekerés sebessége az aktuális helyzetnek és a szükséges ellenőrzési pontosságnak megfelelően szabályozható. A szerkezet vészfékkel és görgőkkel is el van látva, amelyek megkönnyítik a teljes berendezés eljuttatását a vizsgálati helyszínre.

Digitális mélységmérés és stabil kameravezetés

A beépített digitális számláló folyamatosan figyeli a letekert kábel hosszát, és a mért értéket méterben vagy lábban jeleníti meg. Így a kezelő pontosabban meghatározhatja a hiba felfedezésének mélységét, és azt feltüntetheti a vizsgálati jelentésben. A Ø 60–420 mm tartományban állítható vezetőelem segít stabilizálni a kamerafejet és megfelelő helyzetben tartani azt.

Tartós tablet és a rendszer teljes vezérlése

A MultiCam Control Box egy strapabíró 10,1" R7 táblagéppel, Android 13 rendszerrel, amely a kép megtekintésére és a csatlakoztatott kamerarendszer vezérlésére szolgál. A táblagépen lehet váltani a nézetek között, forgatni az oldalsó kamerát, valamint JPEG formátumú fényképeket és MP4 formátumú videofelvételeket készíteni. A kijelző munkakesztyűben is kezelhető, a tablet pedig Wi-Fi, Bluetooth 5.1 és 4G LTE kapcsolaton keresztül csatlakozik.

Professzionális dokumentáció az ITS Report segítségével

Az ITS Report szoftver életre szóló licenccel lehetővé teszi a begyűjtött adatok áttekinthető kezelését és felhasználását az elvégzett ellenőrzés professzionális dokumentálásához. A felhasználó az EN 13508-2 szabványnak megfelelő ellenőrzési jelentéseket készíthet, kiegészítheti azokat a megbízással és a feltárt hibákkal kapcsolatos adatokkal, majd PDF formátumba exportálhatja azokat. A kész jelentés egyszerűen archiválható vagy átadható az ügyfélnek.

A csomag tartalma

• 45 mm-es, két irányba forgatható kamerafej
• Elektromos tekercselő 150 m-es kábellel
• MultiCam vezérlődoboz
• R7 strapabíró táblagép
• ITS Report szoftver életre szóló licenccel
• Összekötő videokábel 6-tűs csatlakozóval
• Hosszmérő összekötő kábel 8-tűs csatlakozóval
• USB-C / USB-C kábel
• A kamerafej állítható vezetőeleme
• A vezérlőegység töltőadapterje
• Tablet-töltő
• Használati útmutatók
• A tekercselő elektromos hajtásának kábelei
• Tápkábel
• Tisztító kendő
• Szerszámtáska
• Tesztkábel
